運輸包裝用拉伸纏繞膜檢測儀器

運輸包裝用拉伸纏繞膜又名拉伸膜，是一類新興的（de）工業用包裝膜製品。拉伸纏繞膜是在常溫下，利用機械（xiè）拉伸裝置或手工將薄膜強行拉伸所產（chǎn）生的變形應力，將貨物裹緊便於運輸，貯藏的一種包裝方式（shì），是國際（jì）上非常滸的一種包裝形式。采用進口樹脂和先進的（de）流衍薄膜擠出生（shēng）產工藝。具有拉伸性（xìng）能好，耐撕裂，抗（kàng）穿透性強，透明度（dù）高，自粘性佳以及回縮率高，包裝緊密，不會鬆散等特點。可廣泛用於化（huà）工原（yuán）料、化肥、食品（pǐn）、機電產品、輕紡（fǎng）製品等單（dān）件或托盤包裝和其他捆（kǔn）紮包裝。

依據中華人民共和國（guó）包（bāo）裝行業標準《BB/T 0024-2018 運輸包裝用（yòng）拉伸（shēn）纏繞膜》介紹關於拉伸纏繞膜（mó）物理性能的測試方法。

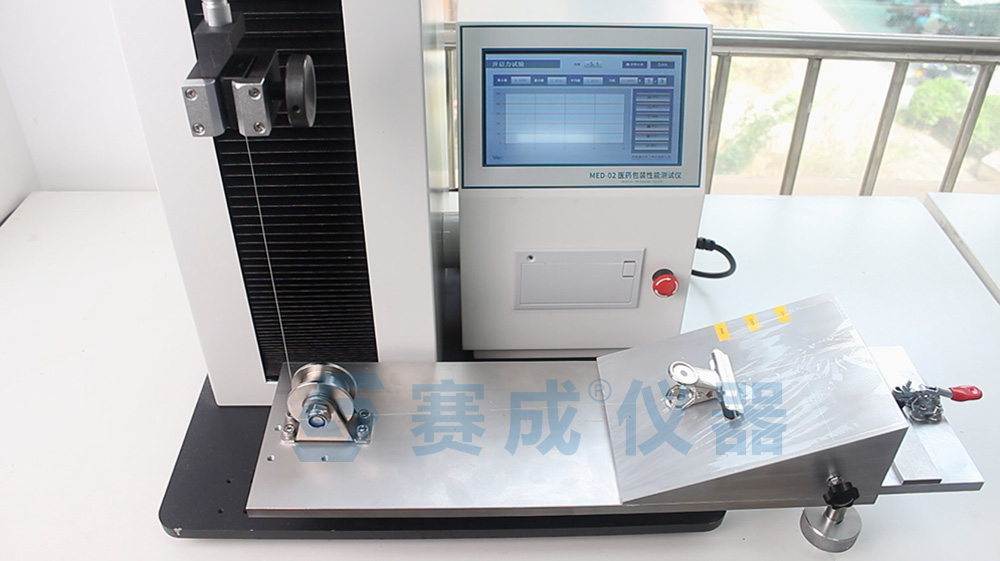

拉（lā）伸纏繞膜黏性試驗

黏性是指纏繞膜在拉伸或未拉伸狀（zhuàng）態下，兩層膜之間的（de）黏著性。

依據《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附（fù）錄A中的試驗裝置。試驗樣品解卷1m後開始取樣，試樣分（fèn）別以500mm×125mm（縱×橫）、180mm×25mm（縱×橫）兩種為一組（zǔ）。將試樣依據標準中規（guī）定的（de）方式裝夾（jiá）成功後，以125mm/min±12.5mm/min的速度（dù）拉動夾具，直至兩試樣分離，記錄分離過程中的最大力值，讀數精確至0.1N。

纏繞膜（mó）拉斷力和斷裂伸長率測試

按GB/T 1040.3規定采用Ⅱ型試（shì）樣，寬度為15 mm。試驗樣品應在解卷1 m後開始裁取，沿樣品長度或（huò）寬度方向大約等間隔均勻裁取。不得汙染與損壞試樣，不準徒手（shǒu）接觸試（shì）樣表麵，不準在試樣上做標識，每一試樣的內外兩麵均用（yòng）一般書寫紙進行分隔保護。並在分隔紙上標識試樣的內外麵及縱（zòng）橫向。試驗（yàn）時（shí），電子（zǐ）拉力試驗機夾具距離（lí）50 mm，標（biāo）距50 mm，試驗速度250 mm/min士25 mm/min。縱、橫向各一組，每組試（shì）樣不少於5個，取算術（shù）平均值，精確到0.1 N。

纏繞膜彈性恢（huī）複、變形拉力保（bǎo）持和F力值測試

依據《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附錄B。在每個試樣縱向（xiàng）上測量5個點的厚度，並取其算術平均（jun1）值，厚度準確至0.001 mm；將拉伸試驗機鉗口距離調整為（wéi）125 mm，使5個試樣分（fèn）別置於試驗機的兩夾具中（zhōng），試樣縱軸與上下夾具（jù）的中（zhōng）心（xīn）線相重合;試驗速度（dù）為125 mm/min士12.5 mm/ min。將試樣拉伸至預定的伸長率(50%、100%、150%、200%四種)等待60 s士2 s。試驗機按原速度放鬆試樣至原始位（wèi）置，等待180 s士2 s。試驗機重新拉伸試樣至預定伸長率位置。

纏繞膜抗穿刺強度測試

依據《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附錄C。將試樣固定在標準規定的實驗裝置夾具（jù）中。啟動儀器將刺針以250mm/min±12.5mm/min的速（sù）度進行實（shí）驗，實驗將（jiāng）在穿刺針完全（quán）穿過薄膜時停止。若薄膜在其他位置（zhì）破裂時，則改試樣作（zuò）廢。記（jì）錄試（shì）樣的破裂（liè）力（N）和破裂時（shí）的延伸量（mm）。

推薦設（shè）備（bèi）：XLW係列（liè）電子拉（lā）力試驗（yàn）機

纏繞（rào）膜厚度測試

按照GB/T 6672的規定進行。沿長度方向裁取100mm的整幅試樣，放置30min後測20個點（diǎn），讀數精確至0.001mm，取算術平均值（zhí）。

推薦設備：CHY-CA 薄膜測厚儀

以上就是關於運（yùn）輸包裝用拉伸纏繞膜（mó）相關測試（shì）項目的介紹。
